電子指紋鎖線束故障檢測原理

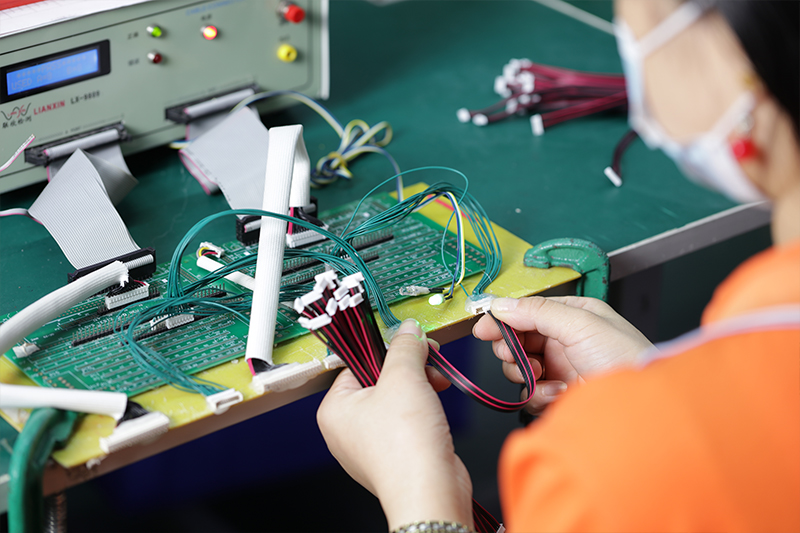

對于不同的電子配件,指紋鎖線束所含的導線根數和顏色數也不同,導線根數可從幾根、幾十根到幾百根,顏色可從幾種、十幾種到幾十種(包括單色和雙色),端子線指紋鎖線束毛病檢測儀(下稱檢測儀)一旦檢測到有開路或短路毛病時,應能當即顯現毛病類型、毛病導線的顏色和部位,以便操作人員即時發現和排除毛病。
為了完成上述功能,采用如下檢測辦法:先將指紋鎖線束的一切端點編號,并將端點號按顏色分組,然后按組將顏色和端點號輸人檢測儀(一種型號線束只需輸入一次)。
檢測儀的具體檢測過程分為短路毛病檢測和開路毛病檢測兩步:設某種型號線束有A(紅色),B(藍色),C(綠色)三組端點,組內各端點之間是連通的,組內任一端點與組外一切端點均不連通。
短路毛病檢測:先檢測A組內任一端點與B,C組內各端點之間是否導通,假如都不通,闡明該端點與B,C組內各端點之間無短路毛病;如與某端點之間導通,則檢測儀當即顯現毛病類型、毛病導線的顏色和端點號。依次檢測A組內其它端點與B,C組內各端點之間是否導通,即可完成短路毛病檢測。
開路毛病檢測:采用單循環方法檢測組內各端點之間是否斷開,即可完成開路毛病檢測。
